構造物のプレートに亀裂が発生した。亀裂は、プレート端面のバリ部を起点としていた。プレートは、板材から図(a)のように、剪断加工で作られた。プレートの端面は、図(b)のように、剪断面、破断面が形成され、そして破断面の延長にバリが発生していた。稼動時、プレートに矢印方向のモーメントが加わり、このバリ部に引張応力が応力集中して、疲労強度が低下したのが原因である。

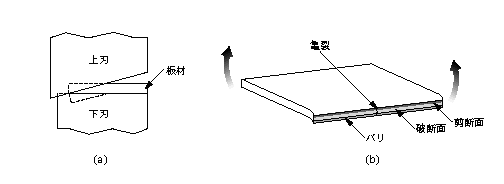

図　剪断加工品の亀裂発生

【設計のアドバイス】
　剪断加工品の場合は、バリの発生する面を引張応力側にしないように注意する。
