部品の座に部品の軸を圧入し、生じたカエリで両者を固定した。ところが、硬度Hv350以上と書いて設計したので、熱処理後のベリリウム銅がHv420と硬くなりすぎた。その結果、カエリが脆化して脱落し、通常の1/6と小さな力で軸が抜けてしまった。対策として、Hv350±50に管理して硬化しすぎないようにした。

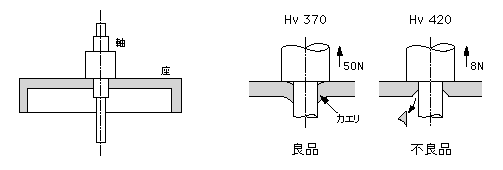

図　ベリリウム銅が脆化してカエリが脱落

【設計のアドバイス】
　機械設計で使う金属材料は、大方硬くなれば脆くなる。鋼の熱処理でも焼入（やきいれ、硬くなる）と焼戻（やきもどし、柔らかくなるがその分ねばりが生じる）とをペアにして、硬さと脆さでバランスのとれた材質を作る。
　ベリリウム銅（銅+ベリリウム+わずかなCoNiPbBなど）は時効硬化で硬くなり、リン青銅（銅+すず+わずかなP）は折出硬化で硬くなる。
