材料の疲労強度は、切欠き（孔、切込み、環状溝、段付など）で、低下する。この現象を切欠き効果という。図１はその破壊例である。図２は、その応力分布で、切欠き効果を表す指標として、応力集中係数Kt（形状係数α）がある。Kt＝σ*／σｎ
　実際的な指標として、疲労強度減少係数Kf（切欠き係数β）があり、実験的に求められる。Kf＝σω／σωh　　σω：平滑材の疲労強度　σωh：切欠き材の疲労強度
　切欠き材の疲労強度は、１／Kfだけ低下する。図３のように、一般にKf≦Ktである。参考資料:(1)金属材設計便覧（日本材料学会）(2)金属の疲労破壊の防止（養賢堂）

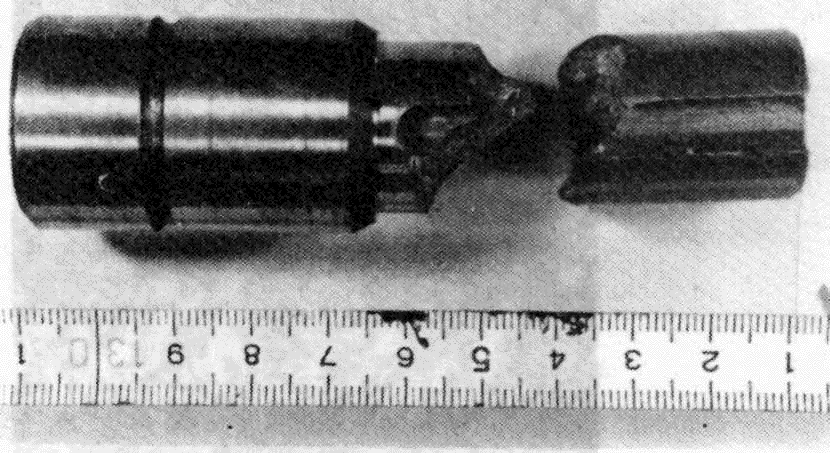

図　１．モータ軸キー溝部の疲労破壊

図　２．切欠き部の応力分布

図　３．炭素鋼、特殊鋼のKt−Kf

【設計のアドバイス】
　切欠き効果を低減する方法として、切欠き底のσｎ（公称応力という）を低くしたり、切欠き半径を大きくしてKtを小さくしたりする。また材料全体を変更したり、切欠き底部をピーニングなどで圧縮応力付与したりするのも有効である。
