自己平衡的に発生する。この残留応力は、溶接割れ、応力腐食割れの主原因となり、脆性破壊を助長させ、脆性破壊の遷移温度を上昇させ、疲労強度の低下も促進する。図は、試験片の溶接継手部の残留応力が異なると（C,F:5kg/ｍ�u、D:25kg/ｍ�u）、大きいものほど疲労強度が低下することを示す。参考資料:IIW.DOC.X�V-436-66(1966)

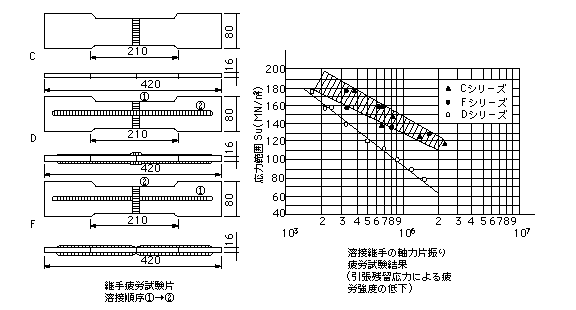

図　溶接継手の軸力片振り疲労試験結果（引張り残留応力による疲労強度の低下）

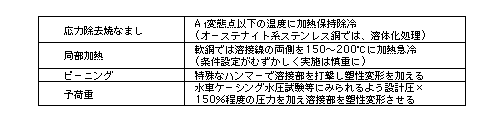

表　残留応力の除去・軽減方法

図　残留応力の有効利用

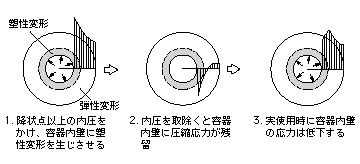

　高圧用円筒内壁に圧縮の残留応力を導入することで容器内壁の応力集中を緩和する。

【思考演算の説明】
　残留応力層が母材とバイメタルのように働く。
