複写機の検査工程で、連続コピーテスト中３０〜５０コピーで紙詰まりの不具合が発生した。一旦停止して数時間放置すると、復帰する現象もみられた。原因調査すると、熱定着後の紙は、ガイド板に沿って移動するが、コピー紙の熱でABS樹脂のガイド板が90℃まで上昇して、図１のように、熱膨張・変形して、紙の通過通路を塞いだことが原因であった。対策として、図２のように、ガイド板の一方を固定とし、他方をフリーとする段付きネジ＋長穴として、熱膨張を逃がす構造に変更した。

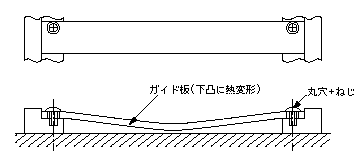

図　１．ガイド板の熱膨張による変形

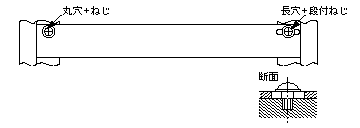

図　２．ガイド板の変形防止構造

【設計のアドバイス】
　通常、高温になる部分に樹脂部品を使うときは、PBTやPETなどの耐熱性材料を選ぶ。ただし、樹脂の熱膨張係数は8×10-5／deg.と大きく、変形に注意する。また、ガイド板の変形対策として、表面と裏面に温度差を生じない櫛歯形状にする方法もある。

【思考演算の説明】
　長穴を加えるだけで、左右方向の拘束が解放される
