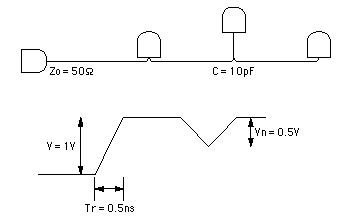

図 負荷反射ノイズ例
伝送線で、途中にタップオフ（配線が分岐すること）がある場合、容量負荷となって負荷反射ノイズが発生する。負荷反射ノイズは次式で表される。
Ｚｏ×Ｃ
Ｖｎ＝―――――×Ｖ
２×Ｔｒ
Ｖｎ：負荷反射ノイズ〔Ｖ〕
Ｚｏ：伝送線の特性インピーダンス〔Ω〕
Ｖ ：信号振幅〔Ｖ〕
Ｃ ：タップオフ負荷の静電容量〔Ｆ〕
Ｔｒ：信号の切替り時間〔ｓｅｃ〕
この例ではノイズ振幅が信号振幅の半分に達し、安定した信号の伝送は期待できない。
【設計のアドバイス】
高速な信号を伝送する場合は、タップオフ容量を低減したり、シリアルに接続したりして、極力、負荷を小さくする。
